一、供应链可视化定义及基本内容

1.供应链可视化的定义

供应链可视化就是利用信息技术,采集、传递、存储、分析、处理供应链中的订单、物流以及库存等相关指标信息,按照需求以图形化的方式展现出来。

2.供应链可视化的基本内容

（1）流程处理可视化。包括订单处理、订单查收、订单实现、订单到账等。

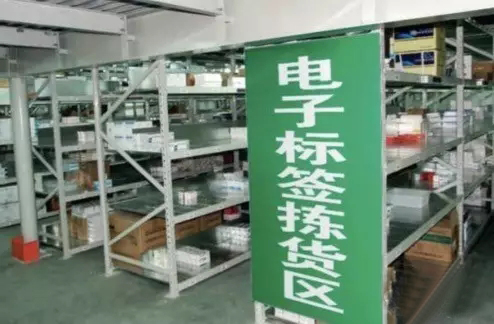

（2）仓库可视化。包括对存储单元进行分类编码和属性定义（容量、可存放零件等），入库时自动分配存储单元，出库时提醒操作人员从指定的存储单元上取货。
（3）物流追踪管理可视化。产品物流过程涉及很多企业不同信息，企业需要掌握货物的具体地点等信息，从而做出及时反应。
（4）应用可视化。用户可以通过界面采集数据、提炼数据、获得管理功能，进行分析、统计、报表，以做出管理决策，这也为企业提供了一个数据输入、导入、上载的平台。

二、供应链可视化应用的关键技术

1.条码技术
借助条码技术，企业不仅可实现对产品生产数据和生产质量检查数据的采集，实现对生产过程的监控，以提高生产效率，同时，产品条码和产品档案的连接，使得企业可以及时了解到仓库和在途产品的数量、位置等具体情况，实现对产品从采购到最终消费者手中的全程可视化管理。

2.XML技术
XML技术不仅能将数据嵌入系统，而且能毫无阻碍地在跨平台之间自动分享和交换物流数据，因此XML技术能极大地减少信息系统的整合费用，增强数据的稳定性。

3.Web技术
相比于传统的Web技术,Web服务器是一个宽容的连接器，能高效地整合跨企业、跨平台、跨语言的信息应用。

4.EDI技术
EDI技术是通过计算机网络信息系统，使用一种国际公认的标准格式，实现供应链上企业的即时数据交流工具,能够以低成本、高效率来实现企业与企业、企业与其他组织之间的信息交换。

5.EAI技术
EAI是通过建立底层结构，来联系横贯整个企业的异构系统、应用、数据源等，完成在企业内部的ERP、CRM、SCM、数据库、数据仓库，以及其他内部重要系统之间无缝地共享和交换数据的要求。

6.RFID技术
RFID技术是通过在物料、产品中植入芯片，并将芯片信号与物料产品信息相连接，企业通过计算机、自动识别系统，实现对物料、产品的全程监管。

7.GPS和GIS技术
供应链企业可以应用GIS收集、储存和处理空间信息,并且以GPS来测量任何时间和地点的即时位置信息，实现供应链伙伴之间的实时数据传递。

三、供应链可视化平台在供应链管理中的应用

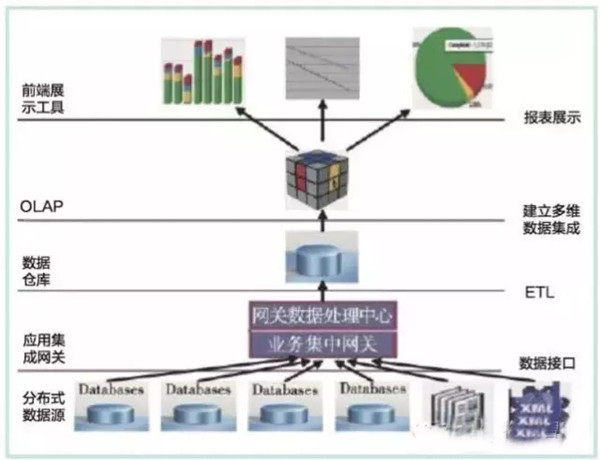

企业通过建立可视化平台系统，实现对数据采集、数据传输、数据存储、数据分析处理以及数据展示等。如图1所示，供应链可视化的数据来自于供应链中各节点企业内部系统的数据库，或者节点企业之间进行交易的EDI、XML文件等数据。利用应用集成网关提供的各种数据接口将其抽取(Extract)、转换(Transfor)、加载(Load)到目标数据仓库中；针对可视化对象建立多维数据集，联机分析与处理(OLAP)，利用多维数据集和数据聚集技术对数据仓库中的数据进行组织和汇总,用联机分析和可视化工具对这些数据迅速进行评价；最后使用前端展示工具将可视化信息以各种图表的方式直观展示出来，便于用户分析决策。

⬆️ 供应链可视化结构模型（图1）

四、供应链可视化管理在企业中的作用

1.节约交易成本。用信息的可视化串联整合供应链，将大大降低供应链内各个环节的交易成本，缩短交易时间。

2.降低采购成本，促进供货商的管理。由于供货商能够方便地取得存货和采购信息，采购管理人员等可以大幅提高工作效率，从事具有更高价值的工作。

3.减少存货量。通过扩展组织的边界，实现联合库存，供货商能够随时掌握存货信息，因此核心制造单元、物流企业均不需要维持较高的存货量。

4.缩短循环周期。通过供应链管理的自动化系统，预测精度将大幅度提高，这将能缩短生产的时间，提高客户的满意度。

5.收入和利润增加。通过组织边界的延伸，企业能履行他们的合同，增加收入并维持和增加市场份额。

五、实现供应链可视化管理存在的难题

1.信息安全。企业在对供应链中其他伙伴分享企业信息时，容易造成信息被盗，从而影响企业的发展。

2.人才缺乏。我国物流人才缺乏，擅长供应链与计算机技术的物流人才更少，使得我国企业很难形成从上到下全程可视化的供应链。

3.系统维护。供应链管理系统，理论上比企业内部的所有系统都要庞大，其信息量和承担的任务也比企业其他系统为更大，使得其系统的维护难度大、成本高；而不维护，一旦信息出错，又将给企业带来不小的损失。

六、供应链可视化管理的未来展望

随着我国经济和企业的不断发展，供应链可视化管理将得到更多的关注。对供应链可视化管理的发展方向，我们可以做出以下预测：

1.对RFID在供应链中的应用才刚刚开始，现阶段的研究主要还是停留于实现产品的全程可视化管理，后期其应用将逐渐扩散到供应链的多个部分，如，RFID标签作为产品从材料原产地开始到消费者手中全过程信息记录的载体。

2.供应链可视化研究的主要对象目前还是国内企业组成的供应链，而随着中国“一带一路”战略的实施，跨国供应链的研究会成为重点课题。

3.随着供应链可视化管理在企业管理中重要地位的不断凸显、以及我国“互联网+”战略的进一步发展，针对中小企业的供应链可视化研究将慢慢浮出水面，形成供应链管理的新天地。
