(四)、库内电机运转负荷Q4

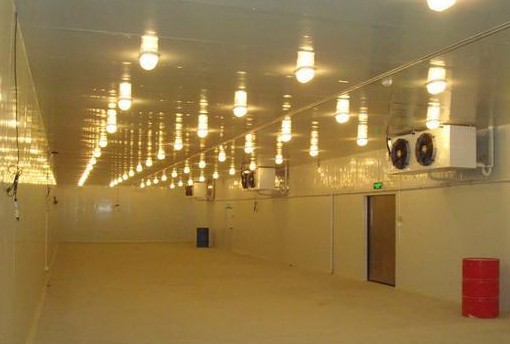

本冷库蒸发器采用吊顶风机降温，预计高温库风机电机总功率为30KW，低温库风机电机总功率为8KW。
Q4g=30000 W
Q4d=8000 W
(五)、操作冷负荷Q5
高温库：
Q5g=Q5a+Q5b+Q5c=QdAd+1/3.6×n×nk×V(hw-hn)Mρ/24
+3/24×NrQr
=1335×2.3+1/3.6×3×2×4345×(84.992-7.494) ×0.5×1.293/24
+3/24×10×279
=18536.97 W
低温库:
Q5d= Q5a+Q5b+Q5c=QdAd+1/3.6×n×nk×V(hw-hn)Mρ/24
+3/24×NrQr
=440×2.3+1/3.6×1×1×1540×(84.992+18.287) ×0.5×1.359/24
+3/24×3×395
=2410.97 W
式中：Q5a为照 热负荷 W. Q5b为开门引起的热负荷 W.
Q5c为操作人员热负荷 W.
Qd为每平米地坪照明热流量 W.
Ad为地坪面积，m²。
N为门樘数，
Nk为每日开门换气次数。
V为冷间净容积 M³。
Hw、hn为空气在室外和室内比焓。Kj/Kg
M为空气幕修正系数，本案取0.5.
ρ为冷间空气密度，Kg/ M³
Nr为操作人员数量，
Qr为每个操作人员的热流量。高温库取279W。低温库取395W
三、冷却设备负荷和机械负荷计算
1、冷却设备负荷Qs=Q1+PQ2+Q3+Q4+Q5
式中P为货物热流量系数，对货物不经冷却直接进库的冷藏间取1.3。冻结物冷藏间取1。
2、机械负荷计算
Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
式中：n1......n5为修正系数。R 为制冷装置和管道冷耗补偿系数，间接冷却系统取1.12.
冷却设备负荷汇总：
高温库冷却设备负荷：Qs=Q1+PQ2+Q3+Q4+Q5
=5653+1.3×65060+18449.76+30000+18536.97=137699.73 W.
低温库冷却设备负荷：Qs=Q1+PQ2+Q3+Q4+Q5
=3176.1+42341.5+8000+2410.97=55928.57 W
机械负荷汇总：
高温库机械负荷：Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
=（5635+65060+18449.76+30000+18536.97）1.12
=154203 W
低温库机械负荷：Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
=（3176.1+42341.5+8000+2410.97）1.12
=62640 W
四、机组与冷却设备选型计算
1、冷风机选型计算
高温库风机传热面积：
A=Qs/K△ t=137699/（23×5）=1197 m²
选用佳锋DL100冷风机12台。
低温库风机传热面积：
A=Qs/K△ t=55928.57/（12.8×7）=624.2 m²
选用佳锋DD120冷风机6台。
2、制冷压缩机选型
A:高温库压缩机选型
按每天降温18小时计算，机械负荷为154.2×24/18=205.6 KW
查压缩机选型手册，选用开利06EM175(25HP)中温机组3台。
总制冷量：69.46*3=208.38 KW, 总功率消耗17.44*3=52.32 KW。
选用比泽尔4N-25.2(25HP)4台，总制冷量52.8*4=211 KW,
总功率12.19*4=48.76 KW。
假设压缩机耗功全部转换为冷凝热，则冷却塔散量为260KW，设冷却塔进出水温差为5度，水的比热为1.163W/( Kg.℃)，每吨水散热量为1.163*5=5.8KW，水流量为260/5.8=45吨。
B：低温库压缩机选型：
按每天降温18小时计算，机械负荷为62.6×24/18=83.5 kw
查压缩机选型手册， 选用开利06ER175（25 HP）低温机组3台，
总制冷量为28.37*3=85.11 KW。功率消耗14.25*3=42.7 KW.
选用比泽尔4N-25.2(25HP)4台，总制冷量21.6*4=86.4 KW
总功率8.6*4=34.4 KW .
假设压缩机耗功全部转换为冷凝热，则冷却塔散量为121KW，设冷却塔进出水温差为5度，水的比热为1.163W/( Kg.℃)，每吨水散热量为1.163*5=5.8KW，水流量为121/5.8=21吨。
