知识要点:
稀溶液与浓溶液的交换，一举两得。
在溴化锂吸收式制冷机中，发生器和吸收器中起到上述作用的是溴化锂溶液，它的吸收水蒸汽的能力很强。吸收式制冷机的溶液循环原理如图3示。
图3式制冷机的溶液循环
收器中吸收了低压水蒸汽的溴化锂溶液浓度变小，温度也较低，被溶液泵送往使之浓缩的发生器中，被管内流动的高压工作蒸汽(或热水)加热至对应压力下的沸点，使之沸腾并产生冷剂蒸汽，因发生器中的压力较高，所以冷剂蒸汽的压力也较高，也就是说通过泵的升压和工作蒸汽的加热，使低压蒸汽的压力升高。
溶液沸腾产生出冷剂蒸汽后，浓度和温度都有所升高，又具有了吸收水蒸汽的能力。因发生器中的压力比吸收器中的压力要高得多，故在送往吸收器中让其吸收水蒸汽时必须通过节流阀降压。
在吸收器中，溶液被喷淋在内通冷却水的传热管管簇上，因溶液在吸收水蒸汽时要放出大量的吸收热，故需大量的冷却水进行冷却，实验和理论都表明，溶液的浓度越高、温度越低，吸收水蒸汽的能力就越强，所以，在实际中，要努力提高其浓度、降低其温度，但要注意避免因浓度过高、温度过低而结晶。

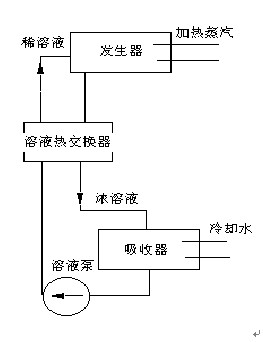

图4交换器的吸收式制冷机的溶液循环
另外，从图中不难看出，一方面稀溶液温度较低，送往发生器后需消耗能量对其加热；而另一方面，浓溶液的温度较高，在吸收器中需冷却才能有较强的吸收水蒸汽的能力，所以，如能使浓溶液和稀溶液进行热交换，无疑可提高机组的性能系数。
因此，在实际的溴化锂吸收式制冷机中，一般都设有溶液热交换器（如图4示）。在溶液热交换器中，稀溶液在管内流动，而浓溶液的管外（壳程）流动，从而达到热交换的目的。
|
