空调原理图及空调制冷原理,制热原理介绍

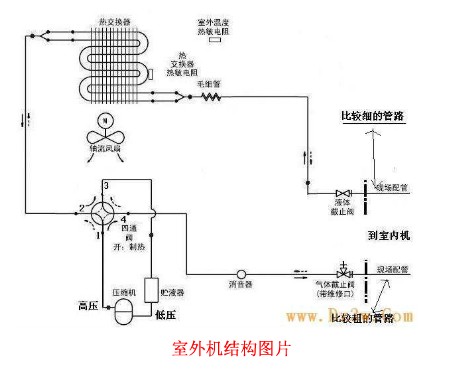

空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态
制冷过程
制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体或过冷液体。通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。在蒸发过程中，制冷剂的温度和压力保持不变。从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。物质由液态变成气态时要吸热，这就是空调制冷。 室内机回气：回气管到室外机经由截止阀(也称低压阀或维修阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。
制热过程：实线表示制热状态
制热时四通阀开闭状态与制冷是正好相反，流经的顺序是：
压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或维修阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。
室外机的热交换器上的温度传感器（热敏电阻）用于制冷时检测热交换器的管道温度，如果温度异常升高则可计算出管道压力，进而把温度异常信号送给控制板。
室外机的室外温度传感器（热敏电阻）主要用来检测室外环境温度。

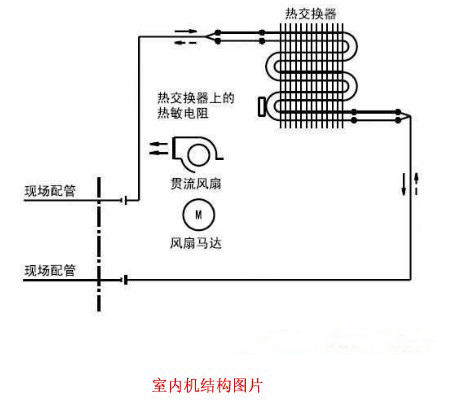

室内机热交换器温度传感器（热敏电阻）检测热交换器温度，如制冷或制热时在一定时间内热交换器温度达不到所规定的管温，传感器会把不正常信号送给控制板进行分析，例如系统内制冷剂不足或无制冷剂，室内机管温就不正常，传感器会把不正常信号送给控制板，控制板做出停处理，进而保护压缩机，避免压缩机长时间高温运转。因为压缩机长时间高温是极有可能被烧毁的。
空调制冷原理图制冷系统
|
