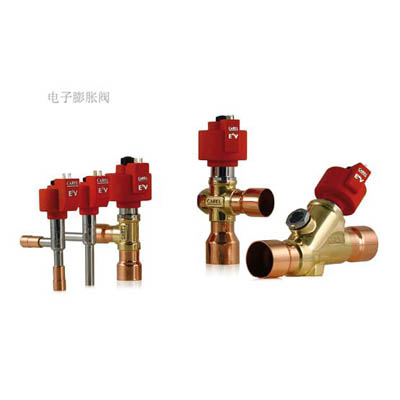

CAREL通过EXV系列电子膨胀阀和新型EVD过热控制器，为空调和制冷设备的蒸发温度控制提供完整集成解决方案。目前CAREL提供的电子膨胀阀制冷量最高可达1750kw。新型的一拖二型EVD驱动器可以独立控制双回路系统中的两个电子膨胀阀，它是双回路系统或单回路多功能控制（如过热度调节和热气旁通）的理想解决方案。
设计数据
要使用选型表格确定阀的大小规格，必须提供下列设置数据：
a. 所使用的制冷剂类型
b. 冷凝温度tcond, 蒸发温度tevap (°C) = 设计饱和冷凝和饱和蒸发温度（分别与Pcond, Pevap相对应）
c. CAP (kW) = 常规运行条件下机组的制冷量
d. ΔPH, ΔPL (bar)= 在设计条件下，低压和高压侧中各自的压降
e. ΔH (m)= 冷凝器和膨胀阀的高度差
f. tliq (°C)= 阀入口的液态制冷剂温度
. 阀选型步骤
1. 确定设计的压头ΔPC (= Pcond – Pevap)，以bar为单位；必须使用可获得的最小出口压力Pcond和最大
吸气压力Pevap。如果，不用压力，已经知道了饱和冷凝温度和饱和蒸发温度，可以在所选择的制冷
剂所属的选型表中，表格1中计算出ΔPC 。
2. 计算通过阀的压差ΔPV，压头ΔPC (= Pcond – Pevap) 减去高压侧和低压侧中的压降ΔPH和ΔPL，将柱压
力考虑进去，根据下面的公式计算（ΔH的表示单位为米）
ΔPV = ΔPC - ΔPH - ΔPL + 0,1 × ΔH
注意：乘数0.1 × ΔH （为负数，如果ΔH < 3-4 m）必须加上，如果冷凝器比阀高的话，反之必须减掉。
3. 确定阀入口的液体温度tliq，在表2中确定修正系数CF，以修正机组的名义制冷量。如果没有更精确的
信息，则假定tliq =tcond – 5°C
4. 制冷量CAP乘与系数CF得到阀的额定值
5. 在表3中，确定与压差相关的格，最接近于在第2点中计算出来的ΔPV。根据饱和蒸发温度tevap确定阀的 型号，这个阀的制冷量将比上面计算出来的额定值高。 |
